仪器设备
仪器名称

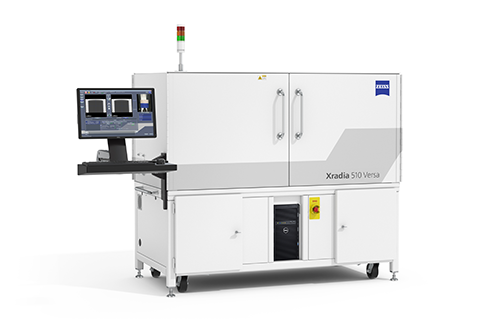

三维X射线显微镜（Micro-CT）
联系人
王志芳, 贡丽英
生产厂家
卡尔蔡司
邮箱
gongliying@tjpu.edu.cn
型号
Xradia 510 Versa03040111
电话
15522087483,15022388262
购买日期
2018/12/03
主要规格和技术参数
1分辨率
1.1最高空间分辨率：最佳三维空间分辨率≤0.7μm
1.2当X射线源距样品旋转轴50mm时的最佳空间分辨率≤1μm
1.3最小可实现的体素（最大放大倍率下样品的体素大小）≤ 70 nm
2.探测器
2.1能够实现二级放大的16 bit噪声抑制闪烁体耦合探测器, 探测器能够实现2048×2048以上的像素成像和三维重构
2.2包含大视场0.4X 物镜探测器，实现2048×2048像素成像和三维重构，支持宽视场模式
2.3包含高对比度，低分辨率的4X物镜探测器
2.4包含高对比度、高分辨率的20X 物镜探测器
2.5包含高对比度、高分辨率的40X 物镜探测器
2.6 探测器可移动范围不小于290mm
主要功能及特色

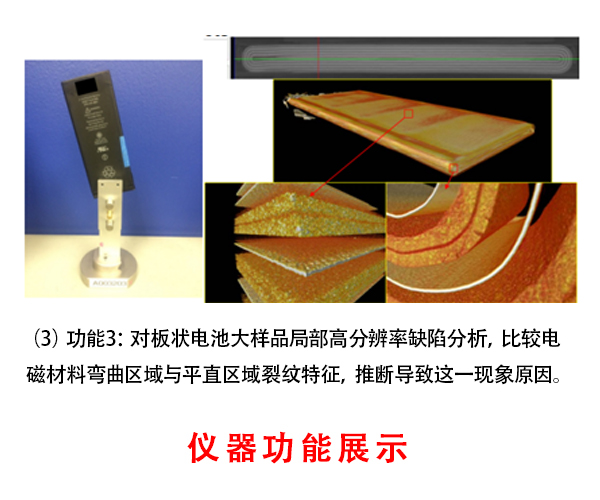

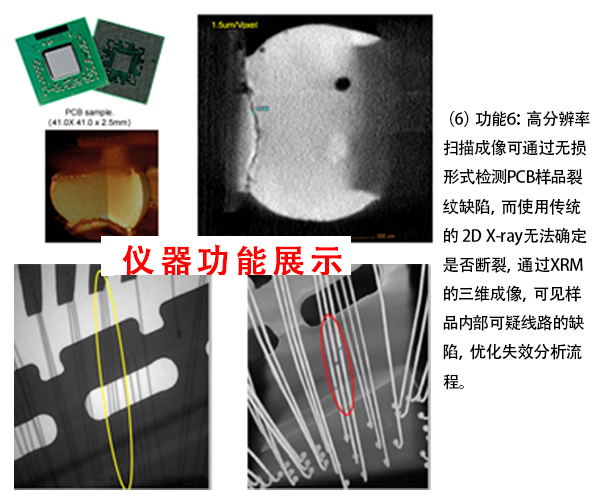

三维组织表征、重构及成像
1无损伤地对样品进行三维组织表征，可获得样品的三维组织形貌及不同角度、不同位置的虚拟二维切片组织形貌信息。不需制样或只需简单制备，不需真空观察环境，不会引入人为缺陷
2能够自动对样品多个(>20)不同区域进行3维成像扫描和重构
3利用吸收衬度原理和相位传播衬度原理，可以对包括高原子序数和低原子序数在内的各种材料都能获得高衬度图像。能够清楚区分碳纤维编制、过滤膜、高分子材料样品内的不同组织
4二千张2k×2k投影重构图像数据（重构972张Slice图像）时间≤4分钟
5支持纵向拼接技术，通过纵向拼接扫描结果获得更高视野的数据
主要附件及配置
高能量微聚焦闭管透射式X射线源
能够实现二级放大的16 bit噪声抑制闪烁体耦合探测器
全电脑控制高精度4轴马达样品台
三维数据采集及控制软件

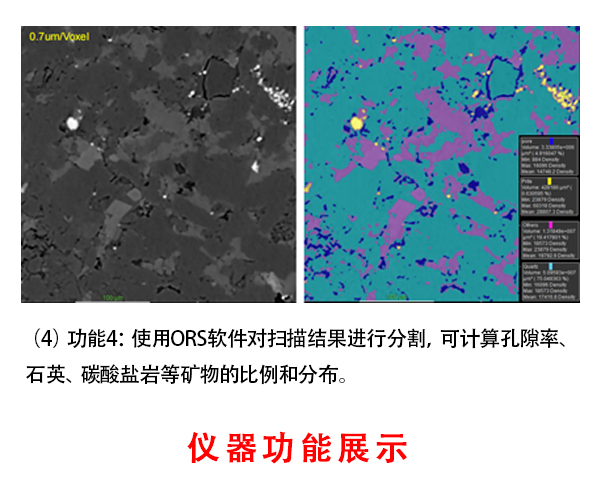

具备专业的三维数据分析软件，可进行高级三维重构后视图展示与三维高级数据处理与分析包括定量分析与统计分布、切片配准与图像滤波、三维图像数据分割与特征提取、多模态融合与分析、三维模型生成与导出，几何与物理特性测算等

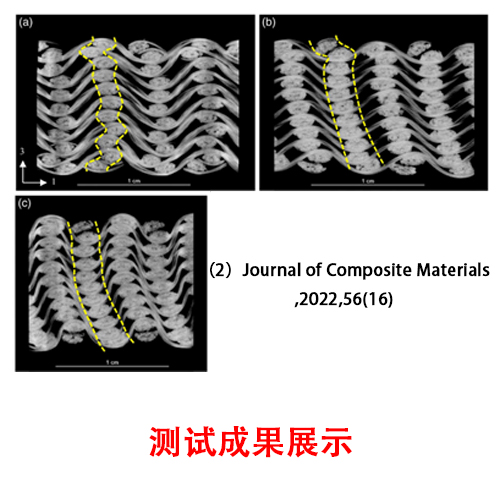

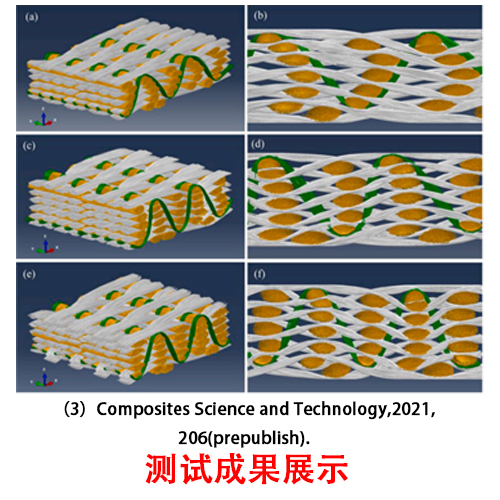

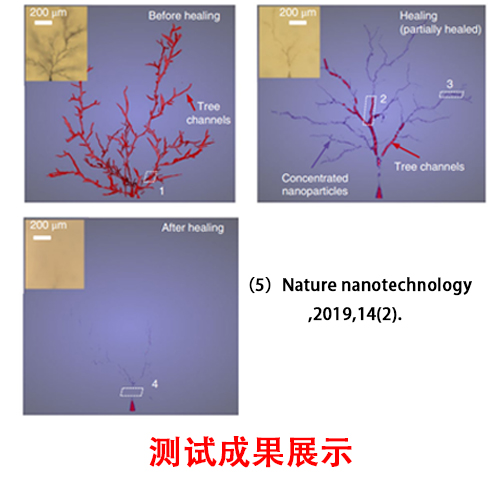

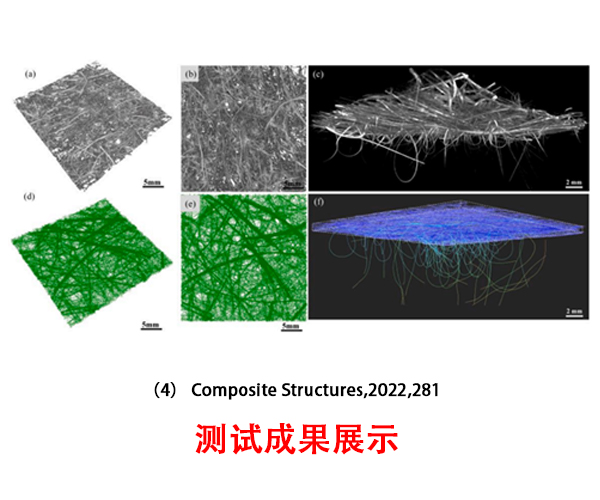

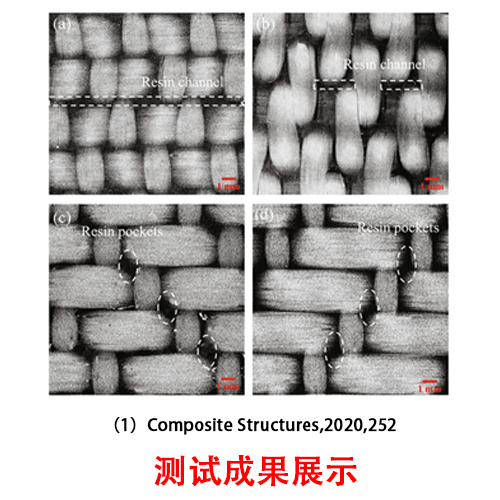

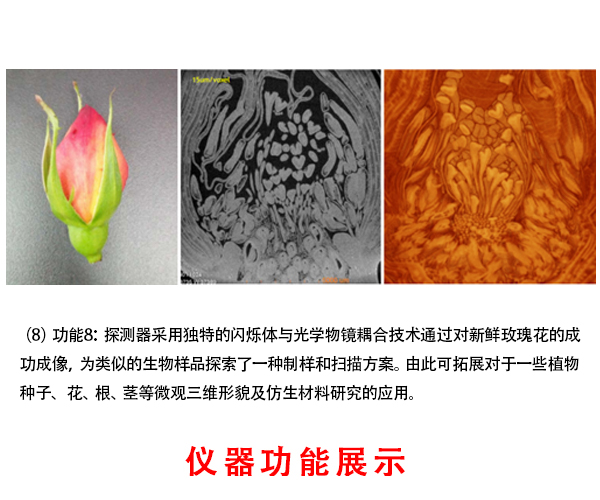

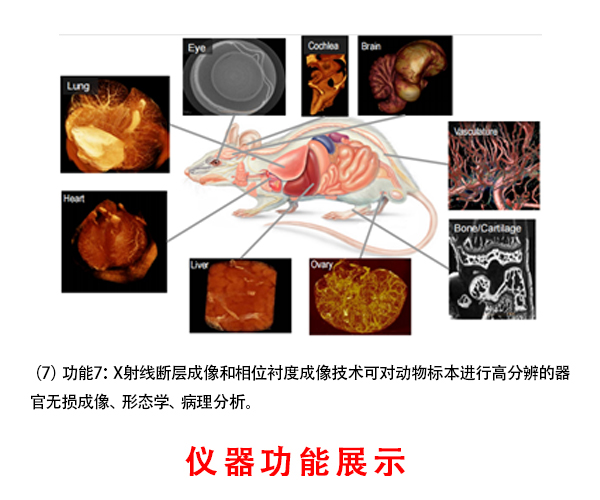

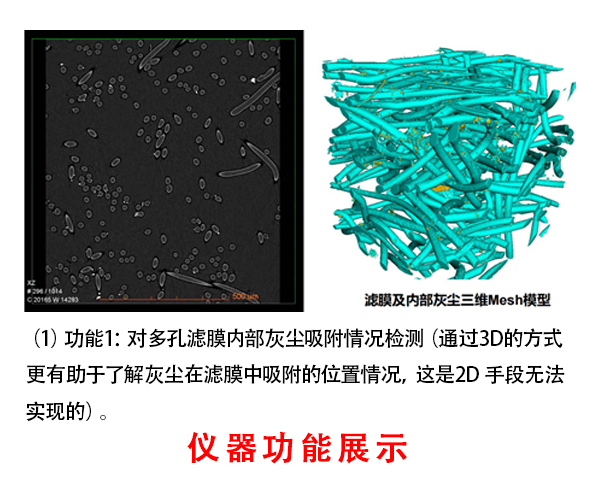

测试结果展示
